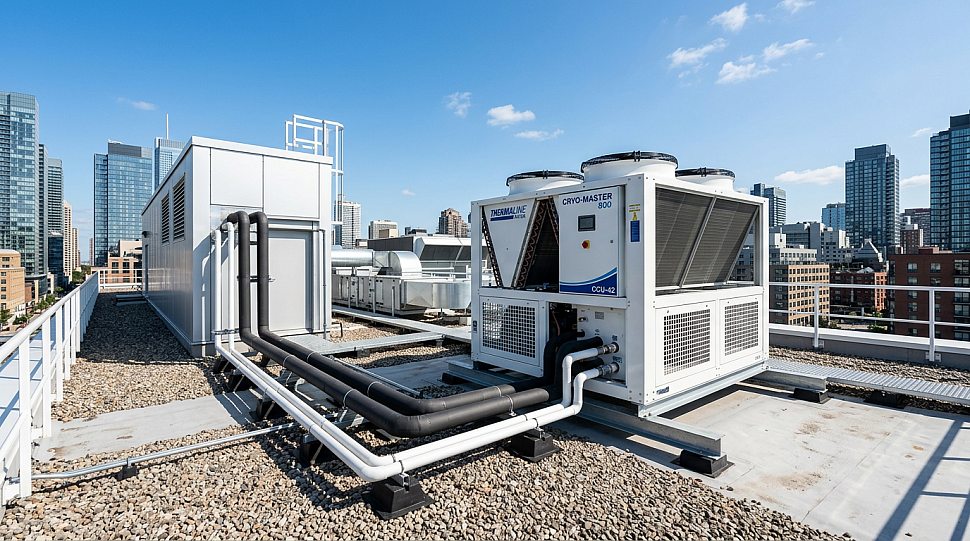

ККБ (компрессорно-конденсаторный блок): что это и зачем нужен в вентиляции

Что такое ККБ

ККБ — компрессорно-конденсаторный блок — это наружный блок холодильной машины. По сути, это «половина кондиционера»: компрессор, конденсатор и вентилятор конденсатора. Вторая половина — фреоновый испаритель — устанавливается внутри приточной вентиляционной установки.

Вместе они образуют систему охлаждения приточного воздуха: ККБ снаружи отводит тепло, испаритель внутри ПВУ охлаждает проходящий через него воздух.

Как работает: принцип охлаждения

1. Испаритель в ПВУ. Жидкий фреон поступает в испаритель (теплообменник внутри приточной установки). Проходящий через испаритель воздух отдаёт тепло фреону, охлаждаясь с +32 °C до +16–20 °C. Фреон при этом испаряется (переходит в газ).
2. Компрессор (в ККБ). Газообразный фреон всасывается компрессором и сжимается. Температура и давление растут.
3. Конденсатор (в ККБ). Горячий газ проходит через конденсатор — теплообменник с вентилятором. Вентилятор обдувает конденсатор наружным воздухом, фреон остывает и конденсируется (переходит в жидкость). Тепло отводится на улицу.
4. Дросселирование. Жидкий фреон проходит через дросселирующее устройство (ТРВ), давление падает — и цикл повторяется.

Зачем ККБ нужен в вентиляции

Без ККБ (только вентиляция + обычные кондиционеры)

ПВУ подаёт воздух с улицы. Летом — это +30…+35 °C. Воздух нагревает помещение, кондиционеры работают на пределе. Энергопотребление растёт, комфорт снижается. В помещениях с большим воздухообменом (офисы, рестораны, серверные) кондиционеры не справляются.

С ККБ

Приточный воздух охлаждается ещё в вентиляционной установке — до +16–20 °C. В помещение поступает прохладный свежий воздух. Нагрузка на кондиционеры снижается или они не нужны вовсе. Равномерное распределение прохлады по всему объёму через воздуховоды.

Когда ККБ обязателен

• Офисы с большим воздухообменом — 1 500+ м³/ч. Без охлаждения притока внутренний кондиционер не справляется.
• Рестораны, кафе — высокие внутренние теплоизбытки (кухня, люди) + большой приток.
• Серверные — требуется точный контроль температуры.
• Торговые залы — большие объёмы воздуха, высокая загрузка людьми.
• Частные дома — когда приток > 500 м³/ч и хозяин не хочет сплит-систему в каждой комнате.

Подбор ККБ: ключевые параметры

Пример расчёта

ПВУ Alasca R H2000 (2 000 м³/ч). Нужно охладить приток с +32 °C до +18 °C (Δt = 14 °C).

Q = L × ρ × c × Δt = (2000/3600) × 1,2 × 1,005 × 14 ≈ 9,4 кВт

Требуется ККБ с холодопроизводительностью не менее 10 кВт (с запасом).

Alasca и ККБ

Все ПВУ Alasca серий R и промышленных серий имеют секцию для установки фреонового испарителя. Alasca подбирает совместимый ККБ под каждую модель и комплектует в заводской поставке, включая:

• Согласованный испаритель с ТРВ.
• Наружный ККБ (настенный или напольный).
• Дренажный поддон для конденсата.
• Управление через автоматику GTC — включение/выключение компрессора, контроль температуры притока.
